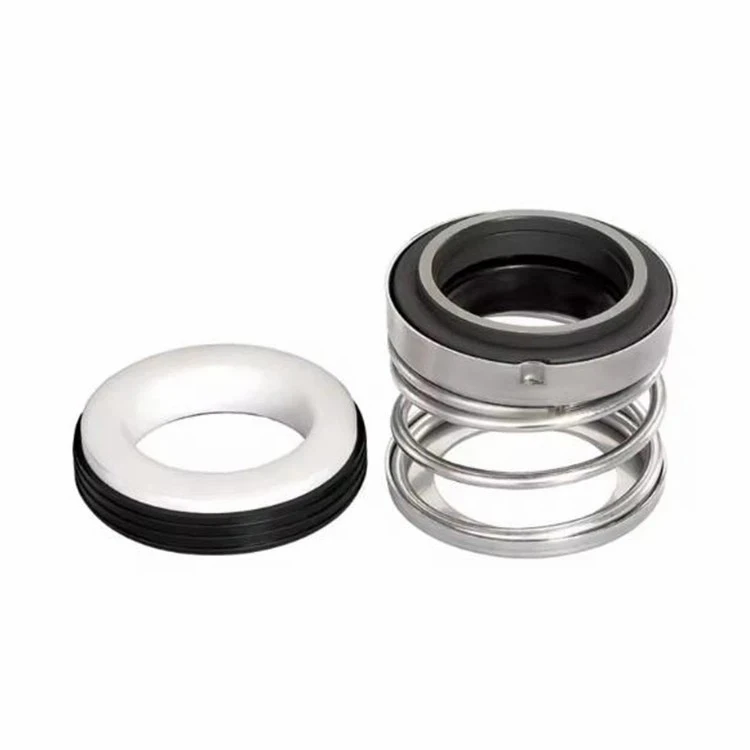

Mae Sêl Mecanyddol Mor Math 21 yn berfformiad - uchel, cynnyrch selio amlbwrpas a adeiladwyd i drin gofynion anodd gwahanol gymwysiadau diwydiannol. Mae'n dilyn safonau rhyngwladol gan gynnwys DIN24960, ISO3069, a GB6556, gan sicrhau ansawdd a chydnawsedd cyson â systemau offer ledled y byd - p'un a ydych chi'n gwisgo pympiau mewn ffatri Ewropeaidd neu blanhigyn dŵr gwastraff de -ddwyrain Asia.
Manylebau craidd a manylion deunydd
Daw adeiladwaith cryf MOR math 21 o ddeunyddiau a ddewiswyd yn ofalus, a ddyluniwyd i sefyll i fyny at amodau gweithredu llym ac yn para'n hirach heb unrhyw lwybrau byr ar wydnwch:
Wyneb sêl:Mae tri opsiwn gwisgo - uchel ar gael. Mae carbon/silicon carbid yn gweithio'n dda ar gyfer gweithredu'n barhaus o dan 12 pwys a thymheredd yn amrywio o - 20 gradd i 180 gradd. Mae carbon/tc (carbid twngsten) yn trin llwythi uwch, gan wrthod hyd at 15 bar a thymheredd o - 30 gradd i 220 gradd. Mae'r ddau bâr yn lleihau gwisgo sy'n gysylltiedig â ffrithiant; Mae profion yn dangos eu bod yn cynnal selio tynn am 8, 000+ awr mewn cyfryngau dŵr, hyd yn oed pan fydd pigau pwysau yn cyrraedd 18 bar o bryd i'w gilydd.
Elastomers:Mae pedwar dewis deunydd yn cyd -fynd ag anghenion canolig a thymheredd gwahanol.
NBR (Rwber Biwtadïen Nitrile)
Yn perfformio'n dda gydag olew a dŵr - cyfryngau wedi'u seilio, gan aros yn sefydlog ar dymheredd o - 30 gradd i 120 gradd -ei wneud yn ddelfrydol ar gyfer pympiau hydrolig safonol mewn gweithgynhyrchu.
Viton (rwber fflworocarbon)
Yn gwrthsefyll cemegolion cryf fel 20% o asid sylffwrig ac yn trin tymereddau uchel, gan gyrraedd hyd at 200 gradd ar gyfer graddau safonol a 260 gradd ar gyfer GLT viton premiwm. Mae hefyd yn gwrthsefyll pwysau hyd at 12 bar heb galedu na chracio.
EPDM (monomer diene propylen ethylen)
Yn trin asidau gwan fel 5% asid hydroclorig, alcalis fel 10% sodiwm hydrocsid, a dŵr, yn aros yn sefydlog ar dymheredd o - 40 gradd i 150 gradd -perfect -perfect ar gyfer pympiau trin dŵr awyr agored sy'n agored i siglenni tymheredd.
FFKM (Perfluoroelastomer)
Yn gweddu i gyfryngau cyrydol eithafol gan gynnwys asid sylffwrig 98% ac asid nitrig 30%, ac mae'n goddef tymereddau uchel hyd at 327 gradd ar gyfer pyliau byr a 300 gradd i'w defnyddio'n barhaus. Mae'n cynnal hyblygrwydd hyd yn oed o dan bwysau bar, gan fodloni gofynion prosesu cemegol caeth fel FDA 21 CFR Rhan 177 ar gyfer bwyd - cymwysiadau gradd.
Ffynhonnau:Wedi'i adeiladu o naill ai SS304 (AISI 304 dur gwrthstaen) neu SS316 (AISI 316 Dur Di -staen). Mae SS304 yn gweithio ar dymheredd o - 20 gradd i 150 gradd ac yn trin hyd at 10 pwysau bar. Mae SS316 yn gwrthsefyll cyrydiad dŵr hallt, yn aros yn sefydlog ar dymheredd o -40 gradd i 180 gradd, ac yn goddef hyd at 12 pwysau bar. Mae'n hanfodol ar gyfer Amgylcheddau Morol yn dangos ei fod yn gwrthsefyll 5,000 awr o chwistrell halen (fesul safon ASTM B117) heb rhydu.
Rhannau metel:Mae cyrydiad lluosog - gwrthsefyll opsiynau yn cael eu cynnig . 410 s (dur di -staen martensitig) yn gost - dewis effeithiol ar gyfer defnydd diwydiannol cyffredinol, trin hyd at 10 bar bar a 120 gradd {- delfrydol ar gyfer trosglwyddo non-}}}}} y bwmp. Mae amrywiadau SS304, SS316, ac SS316L (carbon isel) yn darparu gwell amddiffyniad, gydag SS316L yn sefyll allan am ymladd pitsio a chyrydiad agen - yn hollbwysig ar gyfer carthffosiaeth a swyddi morol. Mae'n trin pwysau 15 bar a thymheredd 180 gradd, ac yn gwrthsefyll toddiant clorin 10% (sy'n gyffredin mewn diheintio dŵr gwastraff) am 6, 000+ awr.
Nodweddion Allweddol a Senarios Cais
1. Dyluniad morloi sengl ar gyfer lleoedd tynn
Fel sêl sengl, mae'r Mor Type 21 wedi'i beiriannu ar gyfer setiau lle mae gofod yn gyfyngedig - fel pympiau bilge morol cryno gyda siafftiau diamedr 50mm neu adweithyddion cemegol graddfa - bach. Mae ei strwythur cryno, gyda chyfanswm uchder o lai na neu'n hafal i 25mm ar gyfer meintiau safonol, yn symleiddio gosod wrth gadw gollyngiadau yn isel. Ar gyfer cyfryngau dŵr - (ar 8 bar ac 80 gradd), mae gollyngiadau fel arfer yn aros yn llai na neu'n hafal i 0.1 ml/h; Ar gyfer cyfryngau wedi'u seilio ar olew - (ar 10 bar a 60 gradd), mae'n gostwng i lai na neu'n hafal i 0.05 ml/h. Mae'r gollyngiadau isel hwn yn cwrdd â safonau amgylcheddol ar gyfer defnyddio morol, gan gynnwys IMO MEPC 107 (49) ar gyfer terfynau gollyngiadau olew. Mae'r dyluniad hefyd yn ei wneud yn sêl forol rhagorol, sy'n hanfodol ar gyfer cychod pysgota bach neu gychod hwylio lle mae angen i reoliadau lleol hyd yn oed olew bach neu ddŵr yn gollwng i gefnforoedd.
2. Yn cyfateb i John Crane Math 21: Amnewidiad dibynadwy
Mae'r MOR math 21 yn cyd -fynd â sêl fecanyddol math 21 John Crane mewn perfformiad, maint, a chydnawsedd gosod. Mae'n cynnwys ystod diamedr siafft o 15mm - 80mm ac mae ganddo'r un bylchau twll bollt â'r gwreiddiol. Mae'n cyflwyno'r un selio ansawdd - uchel, gyda sgôr pwysau parhaus o hyd at 10 bar (15 bar ar gyfer pyliau byr) ac ystod tymheredd o - 20 gradd i 200 gradd wrth ddefnyddio elastomers viton mewn cyfluniad safonol. Yn ochr - profion wrth ochr gyda math John Crane Math 21, cynhaliodd y ddwy sêl selio tynn am 7,500 awr mewn dŵr 90 gradd ar bwysedd 10 bar heb unrhyw ollyngiadau. Mae'n ddewis arall cost-effeithiol, gan arbed 20-30% o'i gymharu â'r gwreiddiol heb aberthu dibynadwyedd. Mae profion trylwyr yn cadarnhau ei fod yn gweithio'n ddi -dor mewn systemau sydd eisoes yn defnyddio morloi math 21 John Crane, fel pympiau dŵr goulds neu moduron diwydiannol WEG.
3. Wedi'i adeiladu ar gyfer morloi mecanyddol pwmp carthffosiaeth
Mae'r Mor Type 21 yn rhagori fel sêl fecanyddol ar gyfer pympiau carthion, gan fynd i'r afael â heriau unigryw trin hylifau cyrydol, sgraffiniol, solid - wedi'u llenwi. Gall reoli hylifau gyda hyd at 5% o gynnwys solet a maint gronynnau uchaf 2mm - sy'n gyffredin mewn trin dŵr gwastraff. Mae ei ddeunyddiau gwydn yn cyfrannu at y perfformiad hwn: Mae rhannau metel SS316L yn gwrthsefyll yr amonia a'r hydrogen sylffid mewn carthffosiaeth, tra bod wynebau morloi silicon carbid yn cynnig tair gwaith ymwrthedd sgrafell carbon - yn wynebu wynebau yn unig i atal clogio a gwisgo. Mae elastomers EPDM neu FFKM yn trin yr asidau gwan (pH 4 - 9) ac alcalis sy'n bresennol mewn dŵr gwastraff. Mae data maes o dros 10 o blanhigion dŵr gwastraff ar draws yr UD ac Ewrop yn dangos bod y MOR math 21 yn torri cynnal a chadw pwmp carthffosiaeth hyd at 30%. Mae angen ailosod morloi safonol bob 6 mis, ond mae'r MOR math 21 yn para 8 - 9 mis. Mae hyn yn ymestyn Bearings pwmp oes offer yn para 15% yn hirach oherwydd nid oes unrhyw ollyngiadau yn eu niweidio-ac yn gostwng costau gweithredu, gan arbed $ 500- $ 800 y pwmp yn flynyddol mewn rhannau llafur ac amnewid.
4. Gwaith ar draws sectorau diwydiannol
Y tu hwnt i ddŵr morol a gwastraff, mae'r Mor Math 21 yn cyd -fynd â defnyddiau diwydiannol cyffredinol gyda chyfryngau cydnaws. Mewn cymwysiadau olew a nwy, mae'n selio pympiau trosglwyddo olew wrth baru ag elastomers NBR neu Viton ar gyfer cydnawsedd olew. Mae'n trin olew crai (gyda gludedd o 50 - 100 cst) ar bwysedd 10 bar a 60 gradd, wedi'i brofi i redeg 10,000 awr heb unrhyw ollyngiad mewn pympiau piblinellau. Ar gyfer prosesu cemegol, mae'n rheoli asidau gwan neu alcalïau wrth ddefnyddio elastomers EPDM neu FFKM. Gydag elastomers FFKM, mae'n gweithio mewn pympiau glycol ethylen 250 gradd ar bwysedd 8 bar am 5, 000+ awr, gan gyrraedd safonau cyrraedd yr UE ar gyfer diogelwch cemegol. Mewn gweithgynhyrchu cyffredinol, mae'n selio dŵr - offer wedi'i oeri - Mae wynebau carbon/silicon carbid yn lleihau ffrithiant, gan ei helpu i bara 12, 000+ awr mewn peiriannau mowldio chwistrelliad plastig (gyda dŵr oeri ar 6 bar a 40 gradd) -twice -twice â chyhydau â chyhydau.
Pam dewis y sêl fecanyddol mor 21?
Dibynadwyedd: Mae'n cwrdd â safonau rhyngwladol, ac mae pob uned yn cael profion gollwng cyn eu cludo. Rydym yn defnyddio canfod gollyngiadau heliwm (gyda sensitifrwydd o 1x10⁻⁹ mbar · l/s) i sicrhau diffygion sero. Rydym hefyd yn darparu gwarant 12 mis, y gellir ei hymestyn i 24 mis gyda gosodiad priodol yn dilyn ein canllaw cynnal a chadw.
Cost - Effeithiolrwydd: Mae'n cyd -fynd â pherfformiad brandiau premiwm fel John Crane ond mae'n dod am bris is, gan leihau cyfanswm y costau perchnogaeth. Ar gyfer cyfleuster gyda 50 pwmp, mae hyn yn cyfieithu i $ 10,000- $ 15,000 mewn arbedion blynyddol ar forloi yn unig.
Cydymffurfiad Amgylcheddol: Fel sêl morol a phwmp carthffosiaeth, mae'n cadw at reoliadau byd -eang gan gynnwys IMO Marpol Atodiad I ar gyfer tanceri olew ac EPA 40 CFR Rhan 403 ar gyfer dŵr gwastraff. Mewn profion morol, roedd yn cadw gollyngiad olew o dan 0.03 ml/h - ymhell o dan y terfyn 0.1 ml/h.
Os ydych chi'n weithredwr diwydiannol mae angen sêl wedi'i alinio - wedi'i phrofi {{- p'un ai ar gyfer pympiau cemegol tymheredd uchel -, systemau morol dŵr hallt, neu bympiau carthffosiaeth fudr - Mae'r math Mor 21 yn deillio perfformiad cyson. Mae ganddo specs deunydd clir, prawf - gwydnwch profedig, ac mae'n cyd -fynd â pherfformiad dyluniadau diwydiant gorau - dim dyfalu, dim ond selio dibynadwy.
